Теплообменник — тот самый незаметный герой в системах отопления, холодильных установках и промышленности. Понимание разных типов помогает не потеряться при выборе или ремонте оборудования.
Я постараюсь объяснить кратко, но по существу: чем паяные пластинчатые отличаются от спиральных, где каждый из них лучше подходит и на что обратить внимание при подборе.
Роль теплообменника в системах
Любой теплообменник занимается тем, что переносит теплоту от одного потока к другому без смешения сред. Это может быть горячая вода, пар, масло, хладагент — список длинный, но принцип один.
От правильной конструкции зависит КПД, устойчивость к загрязнениям и простота обслуживания. Ошибки при выборе приводят к перерасходу энергии и простоям — поэтому стоит разбираться заранее.

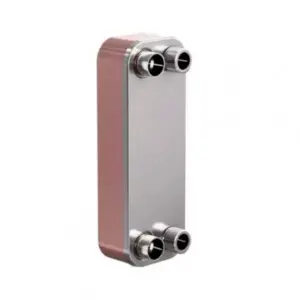

Паяные пластинчатые теплообменники
Паяные пластинчатые теплообменники состоят из тонких коррозионно-устойчивых пластин, спаянных по краям. Потоки идут между пластинами в противотоке, что обеспечивает высокий теплопередачу при компактных размерах.
Они популярны там, где важна большая эффективность на малой площади и где среда не требует частой чистки. Такой теплообменник редко разбирается, поэтому его лучше выбирать, если системы чистые и стабильные.
- Преимущества: высокая компактность, хорошая теплопередача, минимум монтажного объема.
- Ограничения: сложность обслуживания, чувствительность к загрязнениям и к кавитации.
Спиральный теплообменник
Спиральный теплообменник устроен проще на первый взгляд: две ленты металла свернуты в спирали, образуя каналы для потоков. Такая геометрия даёт устойчивость к загрязнениям и возможность работать с вязкими и загрязненными средами.
Он не так компактен, как паяный пластинчатый, но выигрывает там, где нужна очистка, стабильная работа при больших перепадах давления или обработка жидкостей с взвесью. Спиральный теплообменник легче прочищается и реже выходит из строя из‑за засоров.
- Подходит для: сточных вод, пищевой промышленности, паровых секций.
- Минусы: большие габариты при высокой мощности, возможны потери в эффективности при низком напоре.
Сравнение в таблице
| Параметр | Паяный пластинчатый | Спиральный |
|---|---|---|
| Компактность | Высокая | Средняя |
| Устойчивость к загрязнениям | Низкая | Высокая |
| Обслуживание | Ограниченное | Удобное |
| Применение | Холодоснабжение, ОВ | Пищевая, сточные воды |
Как выбрать теплообменник
Определите характер сред, требуемую теплопроизводительность и доступность обслуживания. Если система закрытая и чистая — паяный пластинчатый может быть оптимальным. Если есть риск засоров — посмотрите в сторону спирального.
- Оцените свойства рабочих сред.
- Уточните требования по габаритам и КПД.
- Спросите про сервис и ремонты у поставщика.
Заключение
Выбор между паяным пластинчатым и спиральным теплообменником зависит от задач: компактность и высокий КПД или устойчивость к загрязнениям и удобство чистки. Прежде чем купить, сопоставьте реальные условия эксплуатации с сильными сторонами каждого типа — так вы избежите проблем и получите надёжный теплообменник на долгие годы.
